INSPEÇÃO GEOMÉTRICA

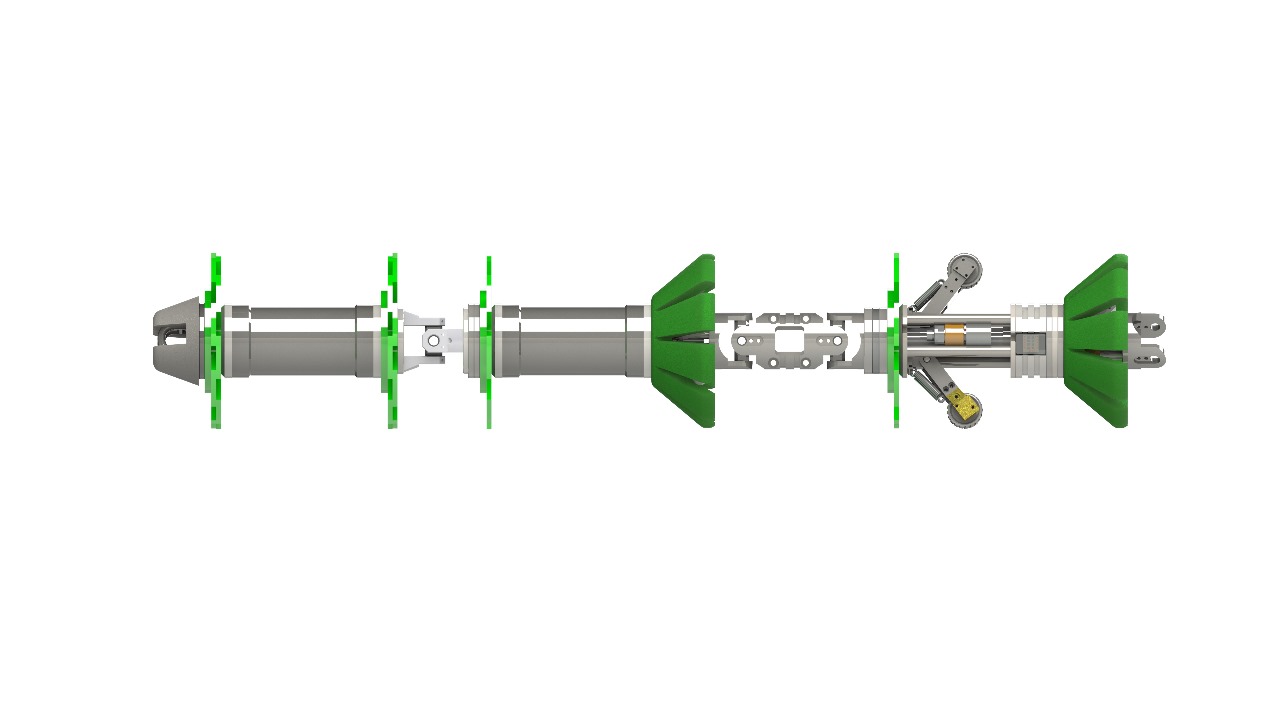

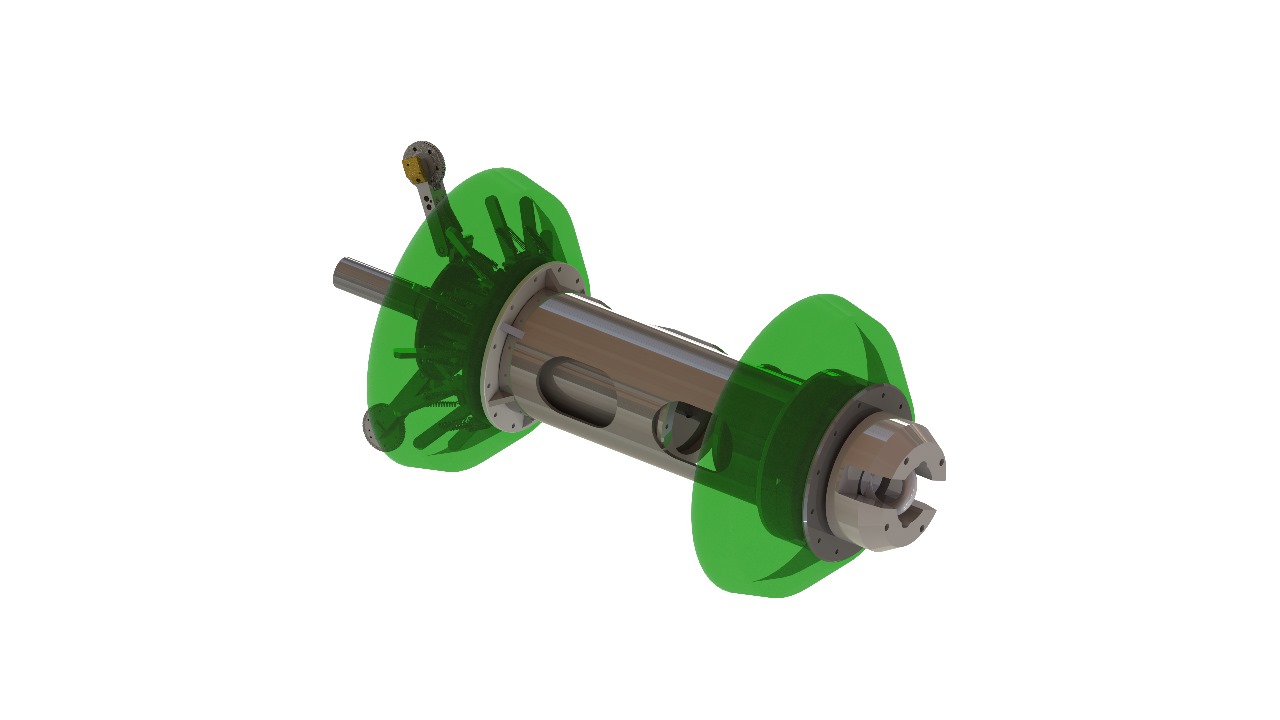

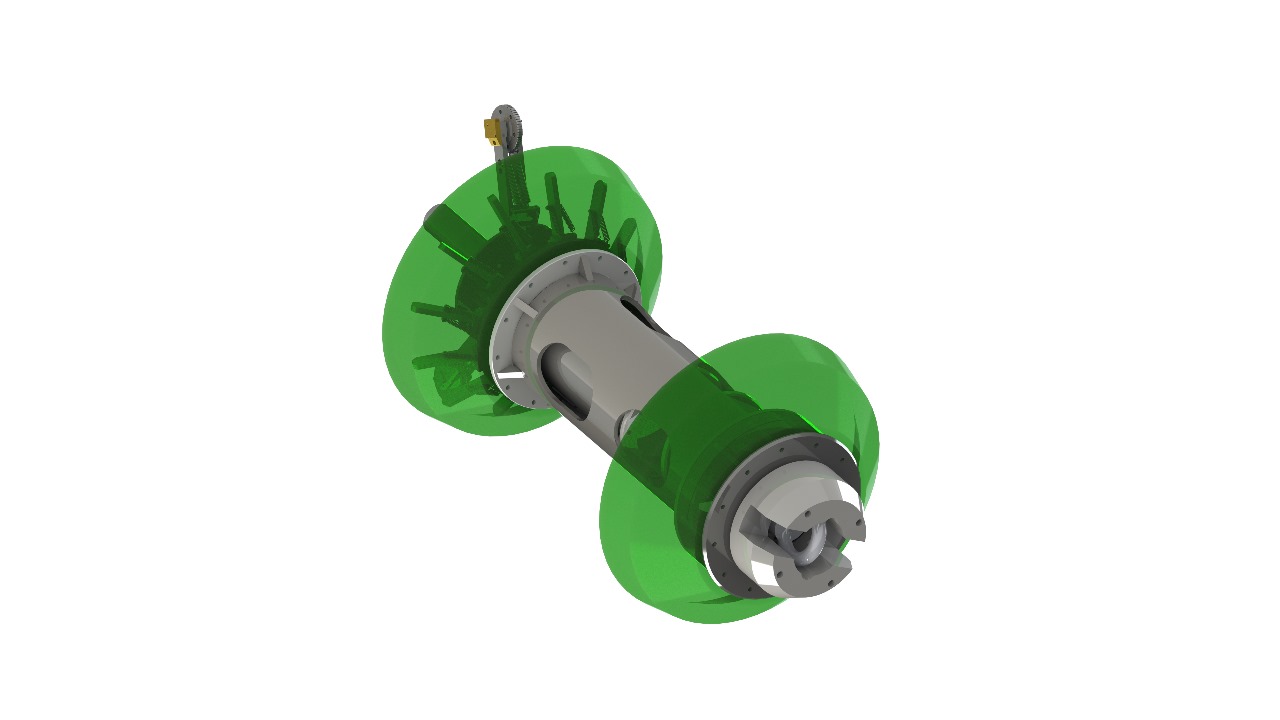

A PipeWay desenvolveu a primeira ferramenta de inspeção geométrica verdadeiramente multicanal. Sensores individuais e independentes entre si, que cobrem os 360º da circunferência interna do duto, detectam os eventos e anomalias, permitindo o registro e análise de cada sensor em um canal individual. Essa ferramenta é capaz de identificar, dimensionar e localizar com alta precisão deformações como mossas, ovalizações, enrugamentos, buckles, reduções de diâmetro e curvas (além de outros acessórios do duto como Tes, flanges, válvulas, mudanças de espessura, soldas, etc.), fornecendo gráficos de alta qualidade que facilitam análises detalhadas da integridade dos dutos.
Características:
- Pode ser acoplado tanto a um Pig Geométrico, quanto a um Pig MFL;
- Coordenadas precisas de todos os eventos do duto, como anomalias e acessórios;
- Medição precisa de raio de curvatura;
- Permite avaliar a mudança de traçado do duto, em comparação com as-built e/ou inspeções anteriores;
- Permite realizar a análise de bending strain.
SOBRE
| Capacidade de passar por restrições internas de até 30% do diâmetro nominal | Raio mínimo de 1,5D e passagem por curvas back-to-back |
| Cobertura de 360º da circunferência do duto | Pode ser equipado com módulo de navegação inercial (XYZ Mapping) |
| Alta taxa de amostragem | Ferramenta leve, de módulo único, com baixo atrito e necessidade de baixa contrapressão e baixo diferencial de pressão para deslocamento |
| Capacidade de detecção de anomalias >= a 1% do diâmetro nominal do duto | Diâmetros de 4" a 50" (e superiores) |
| Soluções disponíveis para as condições de: |
|
ESCOPO COMPLETO
A PipeWay desenvolveu a primeira ferramenta de inspeção geométrica verdadeiramente multicanal. Sensores individuais e independentes entre si, que cobrem os 360º da circunferência interna do duto, detectam os eventos e anomalias, permitindo o registro e análise de cada sensor em um canal individual. Essa ferramenta é capaz de identificar, dimensionar e localizar com alta precisão deformações como mossas, ovalizações, enrugamentos, buckles, reduções de diâmetro e curvas (além de outros acessórios do duto como Tes, flanges, válvulas, mudanças de espessura, soldas, etc.), fornecendo gráficos de alta qualidade que facilitam análises detalhadas da integridade dos dutos.
- Capacidade de passar por restrições internas de até 30% do diâmetro nominal
- Raio mínimo de 1,5D e passagem por curvas back-to-back
- Cobertura de 360º da circunferência do duto
- Pode ser equipado com módulo de navegação inercial (XYZ Mapping)
- Alta taxa de amostragem
- Ferramenta leve, de módulo único, com baixo atrito e necessidade de baixa contrapressão e baixo diferencial de pressão para deslocamento
- Capacidade de detecção de anomalias >= a 1% do diâmetro nominal do duto
- Diâmetros de 4" a 50" (e superiores)
- Soluções disponíveis para as condições de:
- Alta temperatura
- Alta espessura de parede
- Inspeção bi-direcional
- Canhões lançadores/recebedores de dimensões reduzidas
